UNS C69400 Silikonowy czerwony mosiądz
ObrabialnośćStopień obrabialności stopów mosiądzu krzemowo-czerwonego UNS C69400 wynosi 30.
SpawalniczyLutowanie, lutowanie twarde, spawanie tlenowo-acetylenowe, zgrzewanie punktowe, zgrzewanie spoin i zgrzewanie doczołowe są uważane za odpowiednie procesy spawania stopu UNS C69400.
KucieStop UNS C69400 ma współczynnik kucia na gorąco wynoszący 80 przy zalecanej temperaturze pracy na gorąco w zakresie od 649 do 871°C (1200 do 1600°F).
Gorąca pracaZdolność do pracy na gorąco stopu krzemowo-mosiężnego UNS C69400 jest doskonała.
Praca na zimno
Zdolność do pracy na zimno UNS C69400 jest słaba.
WyżarzanieTemperatura wyżarzania stopu czerwonego mosiądzu krzemowego UNS C69400 wynosi od 427 do 649°C (800 do 1200°F).
AplikacjeStop czerwonego mosiądzu krzemowego UNS C69400 jest stosowany w elementach mechanicznych o dużej wytrzymałości, takich jak łożyska, a także na elementy pomp i trzpienie zaworów.

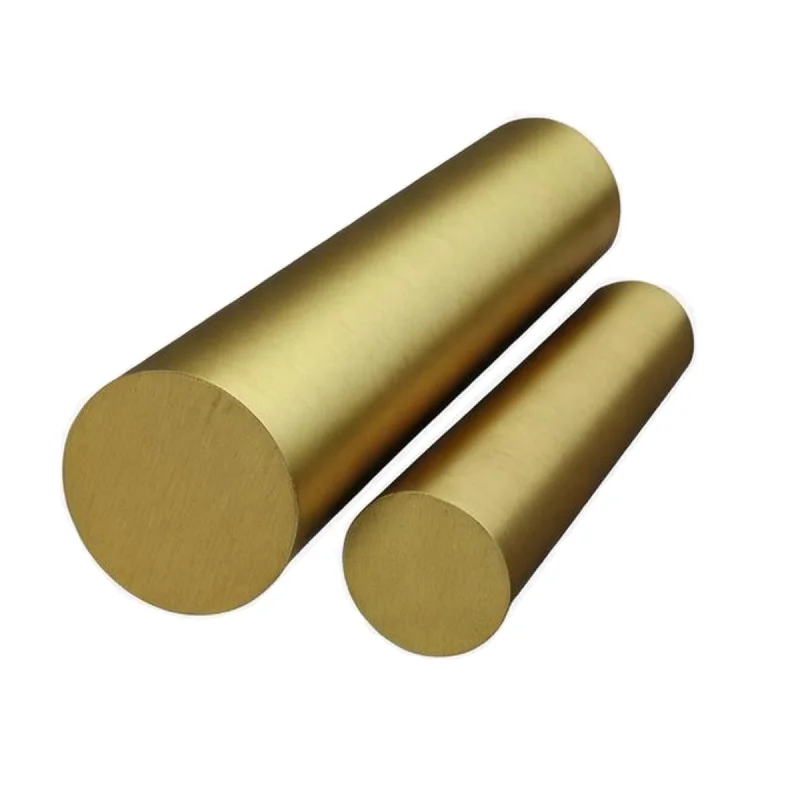

C69400 Opis produktu: Mosiądz silikonowy czerwony
Mosiądz C69400 to mosiądz przeznaczony do pierwotnego formowania w produkty kute. Podane właściwości są odpowiednie dla stanu H04 (pełna twardość).
Ma umiarkowanie niską przewodność cieplną wśród kutych mosiądzów. Ponadto ma umiarkowanie niską przewodność elektryczną i umiarkowanie niską temperaturę topnienia.
Wykresy na kartach właściwości materiałów poniżej porównują mosiądz C69400 z: mosiądzami kutymi (na górze), wszystkimi stopami miedzi (na środku) i całą bazą danych (na dole). Pełny słupek oznacza, że jest to najwyższa wartość w odpowiednim zestawie. Pasek wypełniony do połowy oznacza, że jest to 50% wartości najwyższej i tak dalej.
Typowe zastosowania
Przemysłowe: trzpienie zaworów
Podobna lub równoważna specyfikacja
| CDA | ASTM | SAE | AMS | Federalny | Wojskowy | Inny |
|---|---|---|---|---|---|---|
| C69400 | B371 B371M |
Skład chemiczny
| Cu% 1 | Pb% | Zn% | Fe% | I% | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Skład chemiczny zgodny z ASTM B371/B371M-19 Wartość 1Cu obejmuje Ag. Uwaga: Cu + suma wymienionych pierwiastków, 99,5% min. Pojedyncze wartości reprezentują maksimum. | |||||||||||
| 80,00- 83,00 | 00,30 | Rem. | 0.20 | 3,50- 4,50 | |||||||
Obrabialność
| Stop miedzi nr UNS | Ocena obrabialności | Gęstość (funty/cal3 przy 68°F) |
|---|---|---|
| C69400 | 30 | 0.296 |
Właściwości mechaniczne
C69400
H04 TWARDY
Zakres rozmiarów: do 1″ włącznie
| Wytrzymałość na rozciąganie, min | Granica plastyczności przy wydłużeniu 0,5% pod obciążeniem, min | Wydłużenie przy 4x średnicy lub grubości próbki, min | Twardość Rockwella „B”. | Uwagi | ||
|---|---|---|---|---|---|---|
| ksi | MPa | ksi | MPa | % | typowy BHN | |
| 80 | 550 | 40 | 250 | 15 | 95 | |
Zakres rozmiarów: od 1″ do 2″ włącznie
| Wytrzymałość na rozciąganie, min | Granica plastyczności przy wydłużeniu 0,5% pod obciążeniem, min | Wydłużenie przy 4x średnicy lub grubości próbki, min | Twardość Rockwella „B”. | Uwagi | ||
|---|---|---|---|---|---|---|
| ksi | MPa | ksi | MPa | % | typowy BHN | |
| 75 | 515 | 35 | 241 | 15 | 95 | |
Zakres rozmiarów: powyżej 2″
| Wytrzymałość na rozciąganie, min | Granica plastyczności przy wydłużeniu 0,5% pod obciążeniem, min | Wydłużenie przy 4x średnicy lub grubości próbki, min | Twardość Rockwella „B”. | Uwagi | ||
|---|---|---|---|---|---|---|
| ksi | MPa | ksi | MPa | % | typowy BHN | |
| 65 | 450 | 35 | 241 | 15 | 95 | |
Właściwości fizyczne
Właściwości fizyczne dostarczone przez CDA | |||||||||||
| Zwyczaj amerykański | Metryczny | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura topnienia – ciecz | 1685°F | 918°C | |||||||||
| Temperatura topnienia – solidus | 1510°F | 821°C | |||||||||
| Gęstość | 00,296 funta/cal3 przy 68°F | 8,19 g/cm3 w 20°C | |||||||||
| Środek ciężkości | 8.19 | 8.19 | |||||||||
| Przewodnictwo elektryczne | 6,2% IACS przy 68 ° F | 00,04 MegaSiemensa/cm w temperaturze 20°C | |||||||||
| Przewodność cieplna | 15 Btu/stopę kwadratową/stopę godz./°F przy 68°F | 25,98 W/m przy 20°C | |||||||||
| Współczynnik rozszerzalności cieplnej 68-572 | 11,2 · 10-6 na °F (68-572 °F) | 19,3 10-6 na °C (20-300 °C) | |||||||||
| Specyficzna pojemność cieplna | 00,09 Btu/lb/°F przy 68°F | 377,1 J/kg w 20°C | |||||||||
| Moduł sprężystości przy rozciąganiu | 16000 ksi | 110310 MPa | |||||||||
Właściwości produkcyjne
Właściwości produkcyjne dostarczone przez CDA | |||||||||||
| Technika | Stosowność | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lutowanie | Doskonały | ||||||||||
| Mosiężnictwo | Doskonały | ||||||||||
| Spawanie tlenowo-acetylenowe | Dobrze | ||||||||||
| Miejsce spoiny | Dobrze | ||||||||||
| Zgrzew szwowy | Dobrze | ||||||||||
| Zgrzewanie doczołowe | Dobrze | ||||||||||
| Możliwość obróbki na zimno | Słaby | ||||||||||
| Możliwość formowania na gorąco | Doskonały | ||||||||||
| Ocena podatności | 80 | ||||||||||
| Ocena obrabialności | 30 | ||||||||||
Właściwości termiczne
Właściwości termiczne dostarczone przez CDA *Temperatura jest mierzona w stopniach Fahrenheita. | |||||||||||
| Leczenie | Minimum* | Maksymalny* | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wyżarzanie | 800 | 1200 | |||||||||
| Gorący zabieg | 1200 | 1600 | |||||||||
Typowe procesy produkcyjne Kucie, obróbka śrubowa
Typowe procesy produkcyjne zapewniane przez CDA
