C67410 ALLIAGE DE MANGANES
Tout comme les autres alliages de bronze de manganèse, C67410 résiste bien à la corrosion. Lorsqu'il est utilisé dans les roulements, C67410 peut gérer des vitesses élevées et des charges lourdes. En incluant le manganèse, le fer et l'aluminium, cet alliage résiste à la saisie.
C67410 a une résistance élevée pour une utilisation dans les applications à charge lourde. Certaines utilisations typiques incluent:

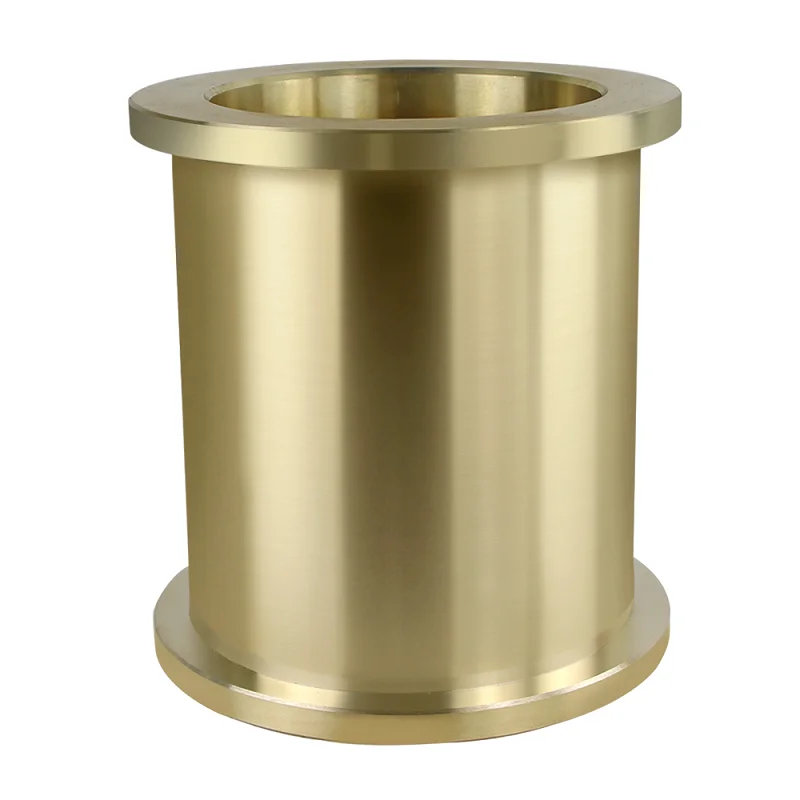

- Bagues en bronze de manganèse
- Cames de bronze manganèse
- Bielle en bronze manganèse
- Doublures de cylindre en bronze manganèse
- Vitesses de bronze manganèse
- Chaussures de piston hydrauliques en bronze manganèse
- Arbres de bronze manganèse
- Manganese Bronze Valve Guides & Chain Guides
- Plaques d'usure en bronze de manganèse
C67410 Introduction
Les alliages de cuivre sont extrêmement populaires car ils ont une forte résistance à la corrosion à de nombreux types de substances et d'environnements. Ils résistent à l'eau douce, à la vapeur, aux atmosphères marines et industrielles, aux minéraux non oxydants, aux solutions caustiques, aux acides organiques, à l'ammoniac humide, aux halogènes, aux sols et aux sulfures.
Les alliages de cuivre, cependant, ont une mauvaise résistance aux acides inorganiques. La fiche technique suivante traite de la composition chimique et des propriétés du cuivre UNS C67410.
Composition chimique
La composition chimique du cuivre UNS C67410 est donnée dans le tableau suivant.
| Élément | Contenu (%) |
|---|---|
| Cuivre, Cu | 55,5 - 59 |
| Nickel, Ni | 2 |
| Aluminium, Al | 1.3 - 2.3 |
| Manganèse, Mn | 1.0 - 2.4 |
| Fer, Fe | 1 |
| Plomb, Pb | 0.8 |
| Silicium, oui | 0.7 - 1.3 |
| Nouvelles, SN | 0.5 |
| Zinc, Zn | Équilibre |
Propriétés mécaniques
Les propriétés mécaniques du cuivre UNS C67410 sont tabulées ci-dessous.
| Propriétés | Métrique | Impérial |
|---|---|---|
| Résistance à la traction | 483-750 MPA | 70 -109 KSI |
| Limite d'élasticité | 234-430 MPA | 34 - 62 KSI |
| Élongation | 28-10% | 28-10% |
| Dureté, Brinell | 140-200 | 140-200 |
(Mesuré à température ambiante, 68 F (20 C)
| Tempérer | Section Taille | Ouvrage écroui par laminage puis stabilisé par traitement thermique à basse température jusqu'au quart de dur Travail | Typ / Min | Temp | Traction Force | Rendement Force (0,5% ext. sous charge) | Rendement Force (0,2% compenser) | Rendement Force (0,05% compenser) | l'alliage a deux fois sa résistance à la compression | Rockwell Dureté | Vickens Dur. | Brinell Dur. | Tondre Force | Fatigue Force* | Izod Impact Force | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dans. | % | F | ksi | ksi | ksi | ksi | % | B | C | F | 30T | 500 | 500 | 3000 | ksi | ksi | Propriétés mécaniques de l'acier à outils AISI HSS M2 | ||
| mm. | C | MPa | MPa | MPa | MPa | MPa | MPa | J | |||||||||||
| tige | |||||||||||||||||||
| O60 | 0.75 | 0 | TYPE | 68 | 70 | 34 | – | – | 28 | 78 | – | – | – | – | – | – | – | – | 0.0 |
| 19 | 20 | 483 | 234 | – | – | 28 | 78 | – | – | – | – | – | – | – | – | 0.0 | |||
| Bar | |||||||||||||||||||
| M30 | 0.0 | 0 | TYPE | 68 | 78 | 38 | – | – | 26 | 78 | – | – | – | – | – | – | – | – | 0.0 |
| 0.0 | 20 | 538 | 262 | – | – | 26 | 78 | – | – | – | – | – | – | – | – | 0.0 | |||
| tige | |||||||||||||||||||
| HR02 | 0.75 | 0 | TYPE | 68 | 92 | 55 | – | – | 20 | 87 | – | – | – | – | – | – | 48 | 29 | 0.0 |
| 19 | 20 | 634 | 379 | – | – | 20 | 87 | – | – | – | – | – | – | 331 | 200 | 0.0 | |||
| Bar | |||||||||||||||||||
| HR02 | 0.0 | 0 | TYPE | 68 | 85 | 45 | – | – | 24 | 83 | – | – | – | – | – | – | – | – | 0.0 |
| 0.0 | 20 | 586 | 310 | – | – | 24 | 83 | – | – | – | – | – | – | – | – | 0.0 | |||
* Fonction de la fatigue: 100 x 10 6cycles,
Sauf indication comme [n] x 106.
Autres désignations
D'autres désignations équivalentes au cuivre UNS C67410 comprennent:
- SAEJ461
- SAE J463
Applications
Copper UNC C67410 trouve une application dans:
- Cams
- Engrenages
- Arbres
- Bagues
- Plaques de portage
- Revêtements de cylindre
- Cannes de connexion
- Chaîne de convoyeur alimentaire
- Chaussures de piston hydraulique
- Guides de valve et guides de chaîne
